新型电动双梁桥式起重机

电动双梁桥式起重机

新型双小车桥式起重机

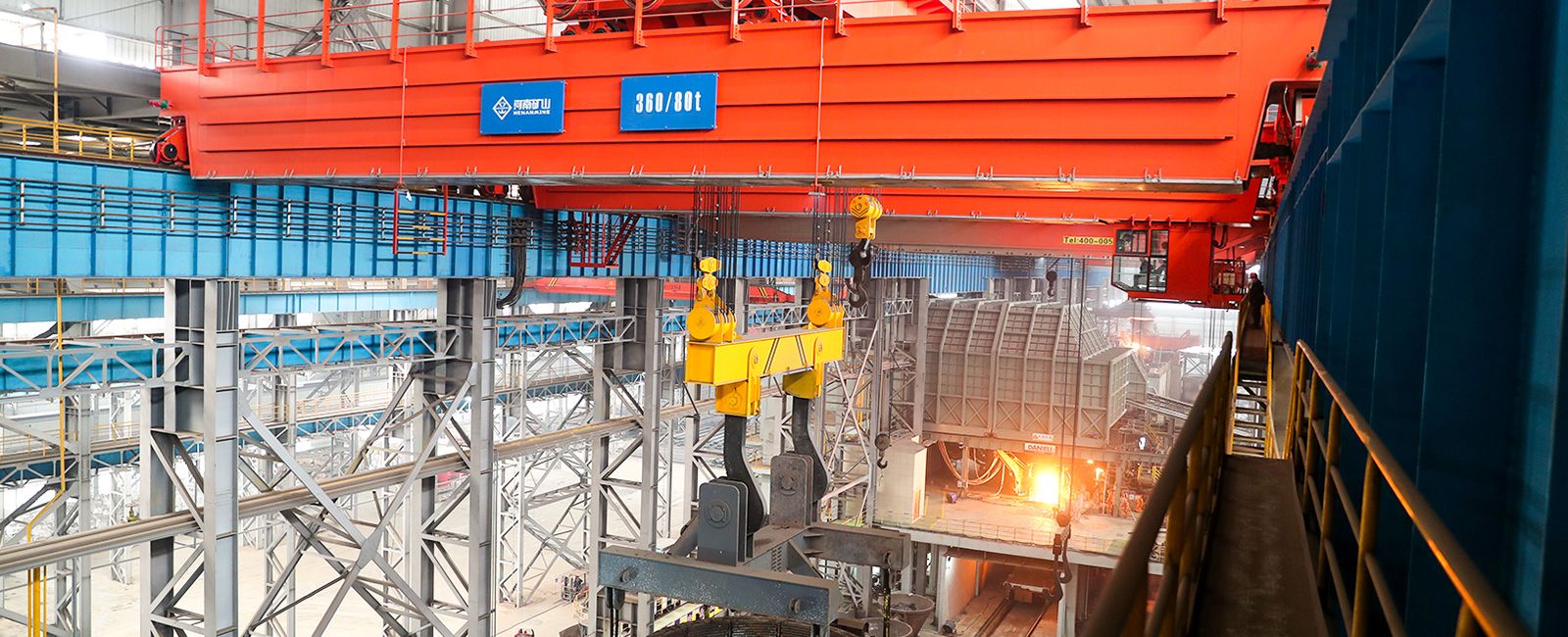

电动双梁冶金起重机

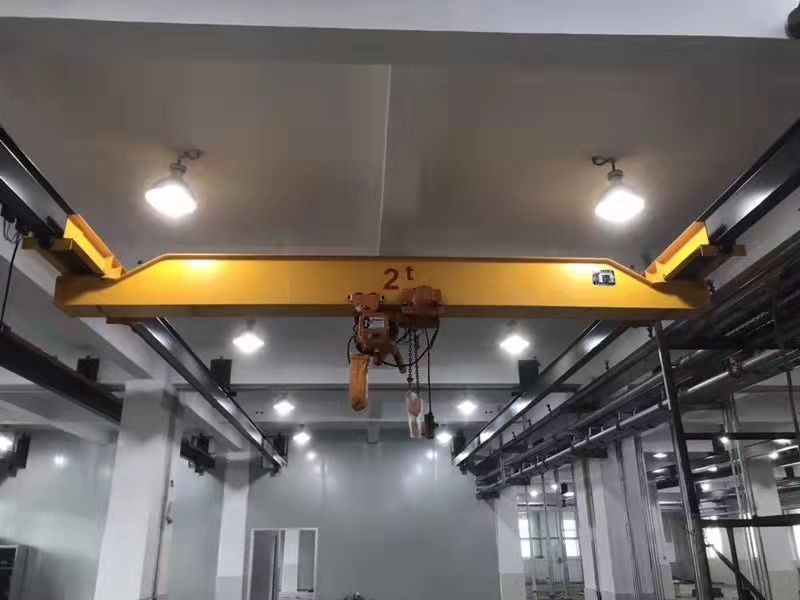

电动单梁悬挂起重机

新型电动单梁起重机

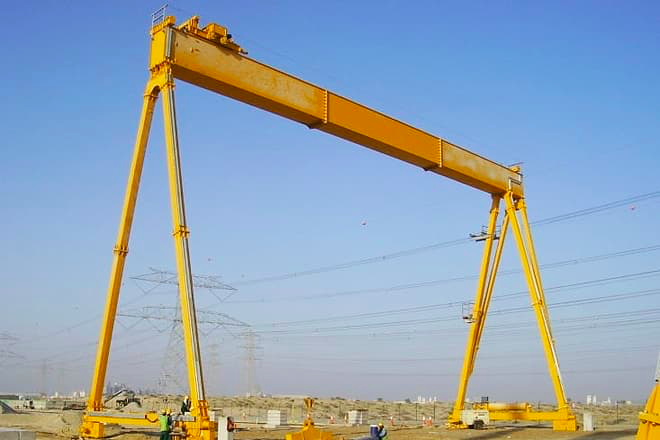

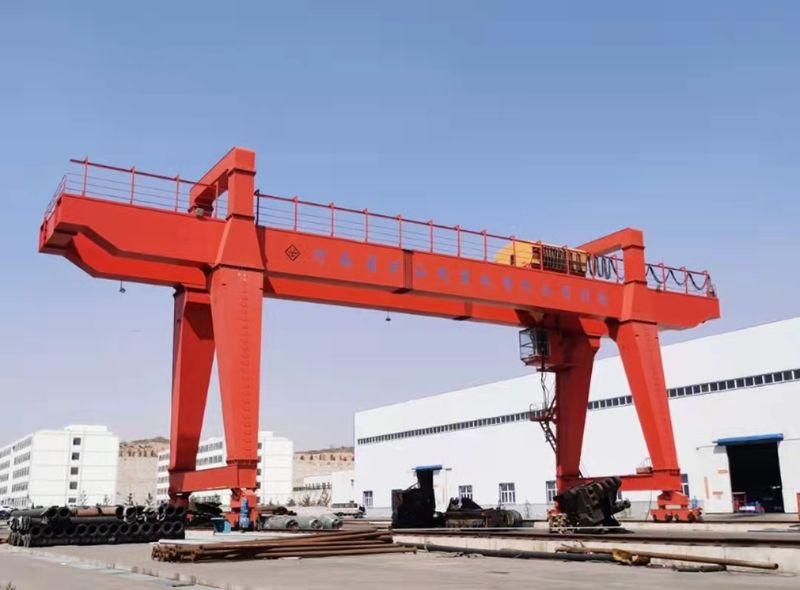

双主梁门式起重机

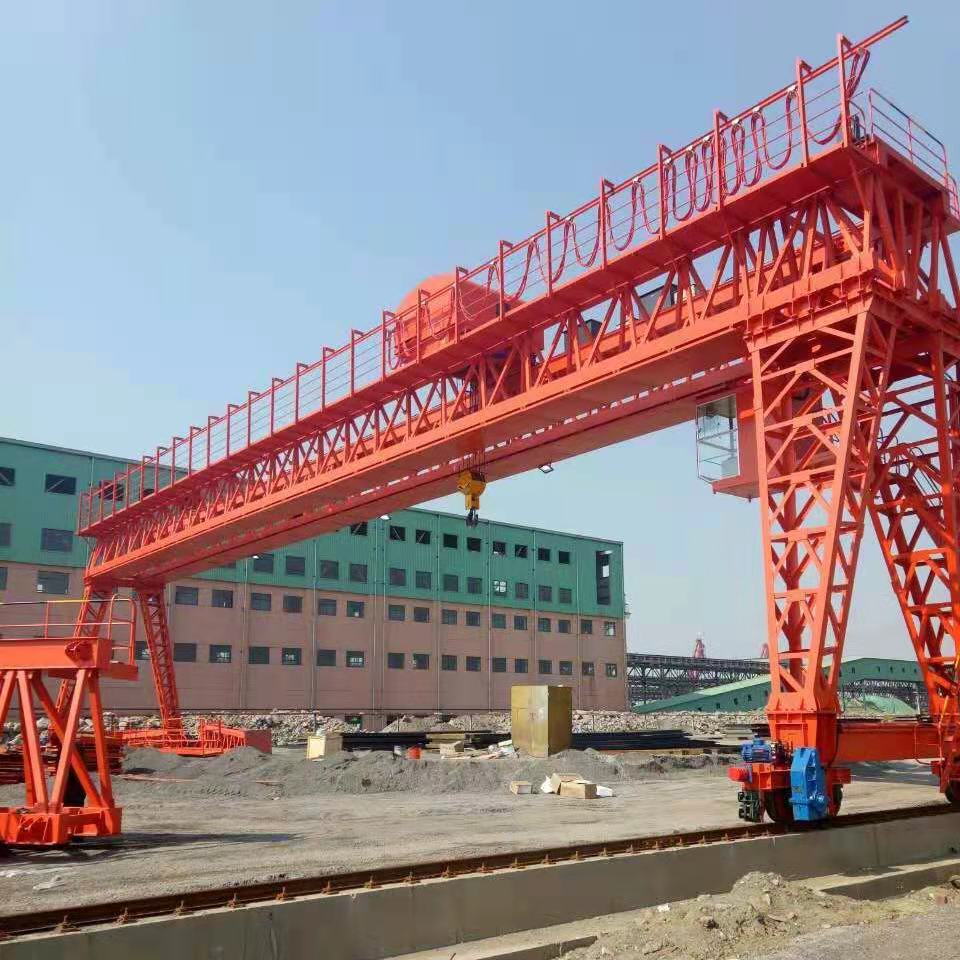

双主梁门式桁架门式起重机

结构形式与MG型起重机基本相同，一侧有支腿，在地面轨道上运行；另一侧无支腿，在厂房上部的轨道上运行。

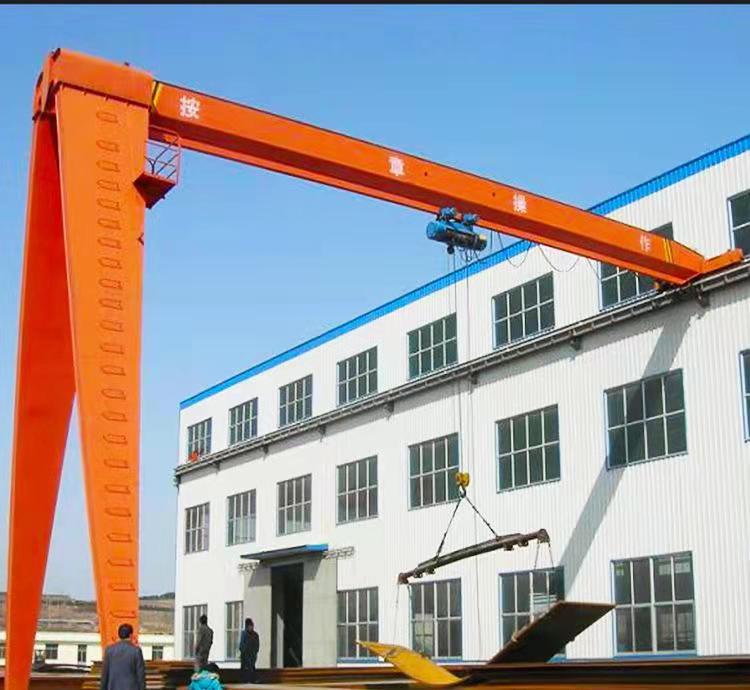

电动葫芦半门式起重机

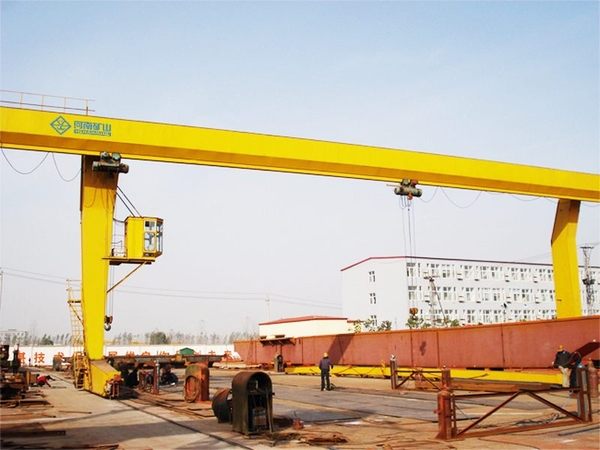

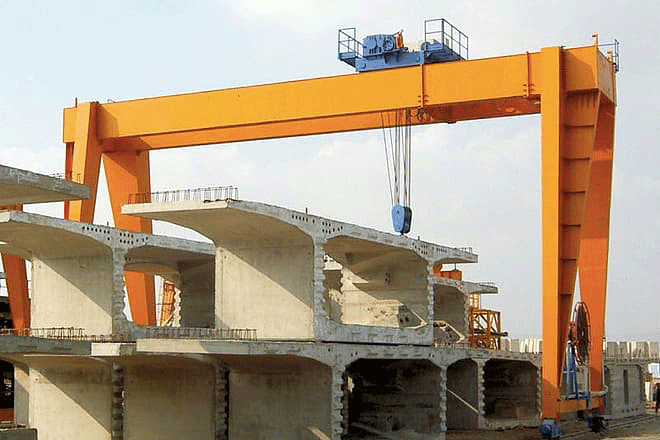

L型门式起重机

        偏挂式电动葫芦门式起重机主要由门架（主梁、支腿、下横梁等）、起升机构、运行机构及电控部分组成，以电动葫芦作为起升机构，工作时沿主梁工字钢下翼缘运行。支腿与下横梁组成L形，吊运空间大，过跨能力强，便于将物件从跨内转运到悬臂下。适用于中小起重量范围内的厂矿、货场及仓库等室外场所作一般装卸吊运工作。        操作方式设有地面手柄、无线遥控和司机室三种操作形式。        供电方式有电缆卷筒和高空滑线两种形式。

　　产品特点　　变频控制,运行平稳　　实时安全监控,确保吊运安全　　标准化统一配置,让整机性能更加稳定　　适用于32以下额定载荷　　配置特点　　起升小车　　低净空设计　　柔性驱动,内应力小,传动效率高　　重级制电机,接电持续率60%ED　　行走变频无极调速,运行平稳　　自调试电磁盘式制动器,可靠,防尘　　2160N/mm2高强度镀锌钢丝绳,免维护　　全周型导绳器,防松绳　　全系标配安全监控系统　　大车驱动　　静音科技静享搬运　　结构紧凑,铝合金壳体,密封　　变频电机+硬齿面減速箱+盘式制动器　　集成化设计　　全变频调速　　高转速4800r/min　　防护等级IP55　　半油脂润滑,免维护　　智能电控　　安全随心掌控　　计算起升机构剩余安全工作时间　　累计起升工作时间　　累计超载次数　　累计起升电机启动次数　　起升电机过热保护及报警　　刹车片厚度报警　　远程通讯　　施耐德电气元件　　航空插座接口　　IP55防护等级　　大车端梁　　模块化直驱设计　　自重轻、体积小　　多种连接方式,安装尺寸灵活　　适用各种厂房,降低厂房高度　　QT700车轮,自润滑,更静音　　采用调心轴承,适应更自如

　　产品特点　　变频控制,运行平稳　　实时安全监控,确保吊运安全　　标准化统一配置,让整机性能更加稳定　　适用于32以下额定载荷　　配置特点　　起升小车　　低净空设计　　柔性驱动,内应力小,传动效率高　　重级制电机,接电持续率60%ED　　行走变频无极调速,运行平稳　　自调试电磁盘式制动器,可靠,防尘　　2160N/mm2高强度镀锌钢丝绳,免维护　　全周型导绳器,防松绳　　全系标配安全监控系统　　大车驱动　　静音科技静享搬运　　结构紧凑,铝合金壳体,密封　　变频电机+硬齿面減速箱+盘式制动器　　集成化设计　　全变频调速　　高转速4800r/min　　防护等级IP55　　半油脂润滑,免维护　　智能电控　　安全随心掌控　　计算起升机构剩余安全工作时间　　累计起升工作时间　　累计超载次数　　累计起升电机启动次数　　起升电机过热保护及报警　　刹车片厚度报警　　远程通讯　　施耐德电气元件　　航空插座接口　　IP55防护等级　　大车端梁　　模块化直驱设计　　自重轻、体积小　　多种连接方式,安装尺寸灵活　　适用各种厂房,降低厂房高度　　QT700车轮,自润滑,更静音　　采用调心轴承,适应更自如

　　产品特点　　优化设计,结构紧凑　　柔性支腿,有效释放内应力,延长结构寿命　　变频控制,运行平稳　　实时安全监控,确保吊运安全　　标准化统一配置,让整机性能更加稳定　　配置K系列起升,适用于80T及以下额定载荷　　配置智能卷扬起升,适用于500T及以下额定载荷　　配置特点　　起升小车　　低净空设计　　柔性驱动,内应力小,传动效率高　　重级制电机,接电持续率60%ED　　行走变频无极调速,运行平稳　　自调试电磁盘式制动器,可靠,防尘　　2160N/mm2高强度镀锌钢丝绳,免维护　　全周型导绳器,防松绳　　全系标配安全监控系统　　大车驱动　　静音科技静享搬运　　结构紧凑,铝合金壳体,密封　　变频电机+硬齿面減速箱+盘式制动器　　集成化设计　　全变频调速　　转速4800r/min　　防护等级IP55　　半油脂润滑,免维护　　智能电控　　HM人机交互界面速度扩展功能　　无线远程控制　　物联网远程管理　　4G移动通讯　　远程诊断系统　　自动化　　信息系统　　速度扩展功能　　电子防摇功能　　自动纠偏功能　　施耐德电气元件　　航空插座接口　　1P55防护等级　　寸动功能　　防冲击功能　　自动中心定位　　大车端梁　　大车端梁　　模块化直驱设计　　自重轻、体积小　　多种连接方式,安装尺寸灵活　　适用各种厂房,降低厂房高度　　QT700车轮,自润滑,更静音　　采用调心轴承,适应更自如

　　产品特点　　优化设计,结构紧凑　　柔性支腿,有效释放内应力,延长结构寿命　　变频控制,运行平稳　　实时安全监控,确保吊运安全　　标准化统一配置,让整机性能更加稳定　　配置K系列起升,适用于80T及以下额定载荷　　配置智能卷扬起升,适用于500T及以下额定载荷　　配置特点　　起升小车　　低净空设计　　柔性驱动,内应力小,传动效率高　　重级制电机,接电持续率60%ED　　行走变频无极调速,运行平稳　　自调试电磁盘式制动器,可靠,防尘　　2160N/mm2高强度镀锌钢丝绳,免维护　　全周型导绳器,防松绳　　全系标配安全监控系统　　大车驱动　　静音科技静享搬运　　结构紧凑,铝合金壳体,密封　　变频电机+硬齿面減速箱+盘式制动器　　集成化设计　　全变频调速　　转速4800r/min　　防护等级IP55　　半油脂润滑,免维护　　智能电控　　HM人机交互界面速度扩展功能　　无线远程控制　　物联网远程管理　　4G移动通讯　　远程诊断系统　　自动化　　信息系统　　速度扩展功能　　电子防摇功能　　自动纠偏功能　　施耐德电气元件　　航空插座接口　　1P55防护等级　　寸动功能　　防冲击功能　　自动中心定位　　大车端梁　　大车端梁　　模块化直驱设计　　自重轻、体积小　　多种连接方式,安装尺寸灵活　　适用各种厂房,降低厂房高度　　QT700车轮,自润滑,更静音　　采用调心轴承,适应更自如

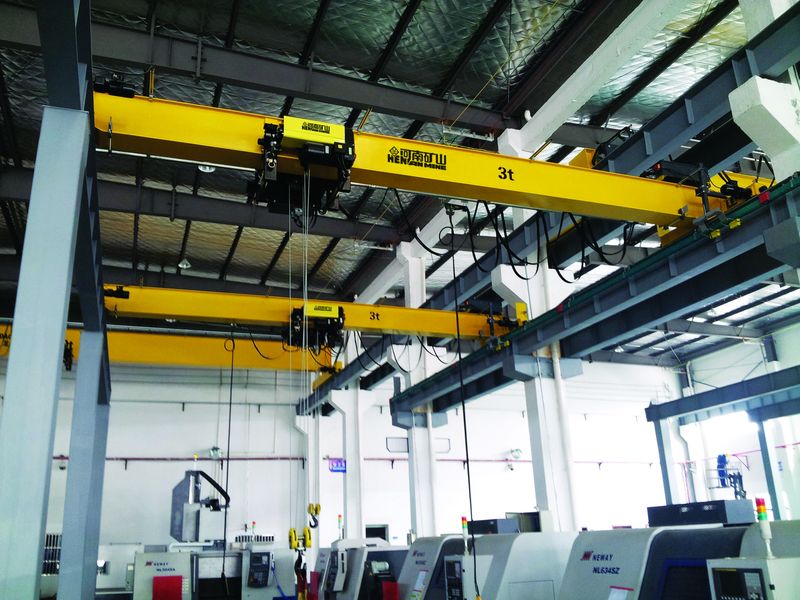

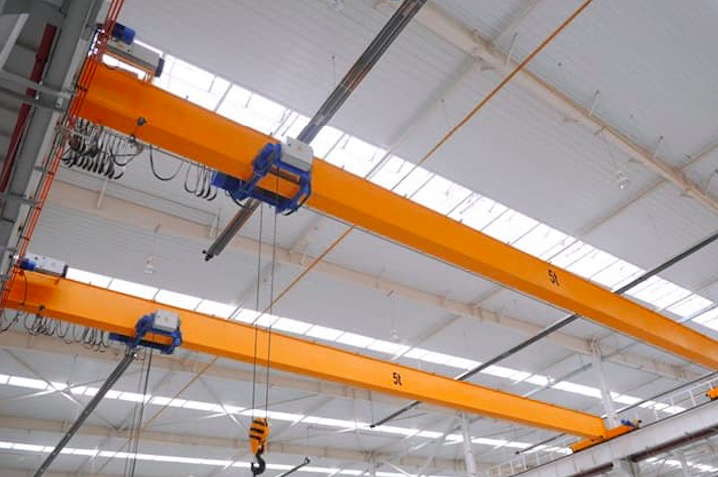

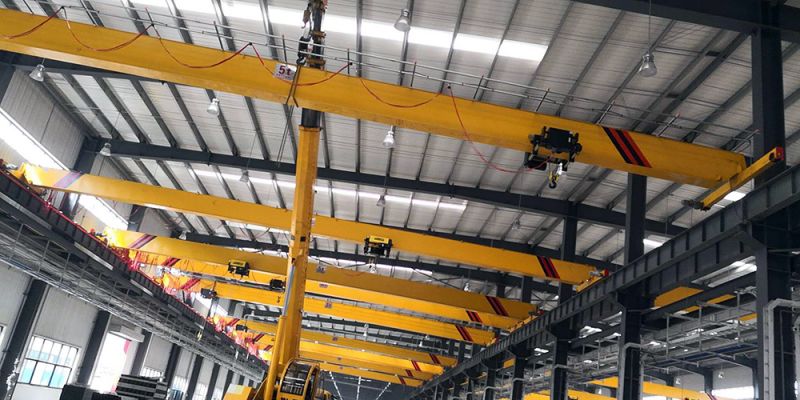

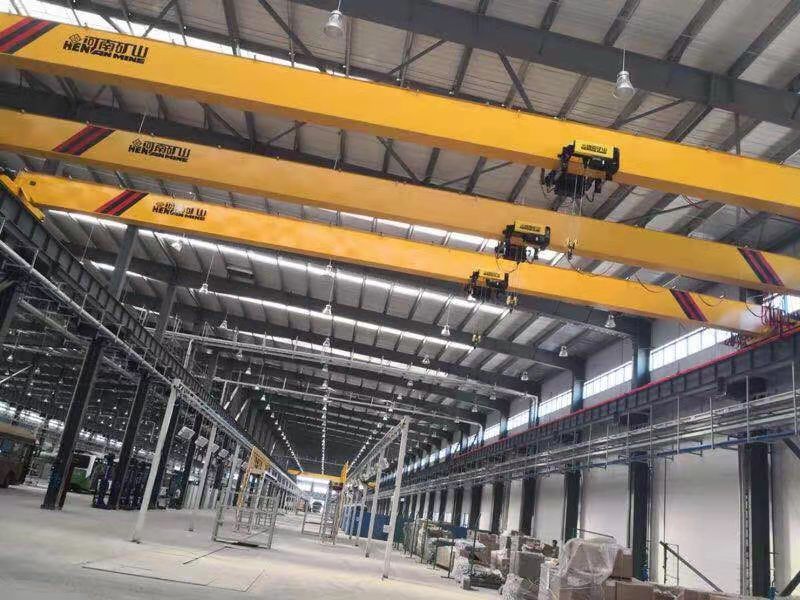

　　欧式单梁桥式起重机是我公司开发的具有目前世界**水平的单梁桥式起重机产品。该产品技术**，设计按照国际标准：DIN（德国）、FEM（欧洲）、ISO（国际），具有刚性强、自重轻、结构设计出众等优点，能有效地节约厂房空间和投资成本，行走结构特点独特，是您的选择。　　该产品与ND型钢丝绳电动葫芦配合使用，额定起重量3.2t~16t，广泛应用于机械制造、冶金、石油、石化、港口、铁路、民航、电力、食品、造纸、建材、电子等行业的车间、仓库等物料搬运场合。尤其适用于需要精确定位的物料搬运、大型零部件精密装配等场合，工作环境温度为-25-40℃。KSL欧式电动单梁起重机　　S—起重机跨度Cranespan　　H—起重机运行轨道顶部距起重机高点的距离Thedistancefromthecranetravelrailtoptothecranehighestpoint.　　h—起重机吊钩升到高点时距起重机运行轨道顶部的距离Thedistancetothecranetravelrailtopwhenthehookmovestothetoppoint.　　A—大车轨道中心到端梁外侧的距离Thedistancefromthecranerailcentertotheendgirderoutside.　　W—大车端梁轮距Craneendgirderwheeldistance.　　B—大车端梁（含缓冲器）的长度Thelengthofthecraneendgirderincludingthebuffer.　　注notes：　　1、大车运行标准速度为2-20m/min（变频调速）；　　Thestandardtravellingspeedofcraneis3-30m/min(frequencyconversion)　　小车运行标准速度为2-20m/min（变频调速）；　　Thestandardtravellingspeedoftrolleyis2-20m/min(frequencyconversion)　　2、除了标准起升速度外，还有多种速度可供选择，也可选用变频控制起升。　　Therearemanyoptionalspeedlevelsandfrequencycontrolliftingexceptthestandardspeed.　　3、控制方式有多种：地操操作、遥控器操作及两者的组合。　　Controlmethods:groundcontrol，remotecontrolandthecombinationcontrolofthetwo.　　4、表格中数据仅供参考，如有变更，恕不另作通知。　　Thedatalistedintheformisonlyforreference.Pleaseforgivethenon-informingifthedatechanged.　　5、具体事宜或特殊请求请与我公司协商。　　Pleasecontactusformoredetailsandspecialrequirements.

　　选型说明　　1、本产品系列表仅列出了常用的基本的规格起重机，工作级别为A5(FEM2m)时的标准跨度，没有副钩的室内用起重机。客户根据需要可以提出相应的要求。　　2、本系列也可以增加副起重机构，也可以增加轻载时速度加倍的设置，一般主副的设置为4:1，也可以根据客户的要求设定。囚设置副钩则起重机的总重及轮压会有所增加。　　3、表中的尺寸，重量，轮压供客户订货时参考，如果客户的需要条件发生变化，如工作级别，速度，起升高度有变化时，相应的参数，尺寸，重量，轮压等都会发生变化，实际的参数，质量，轮压以合同的要求为准。　　4、表中列出的起升速度，大小车速度为标准值，可以根据客户的需求做相应的调整。　　5、技术参数及尺寸会因为技术的改进或者升级有所变化，如有疑问的话可以和公司技术部联系。

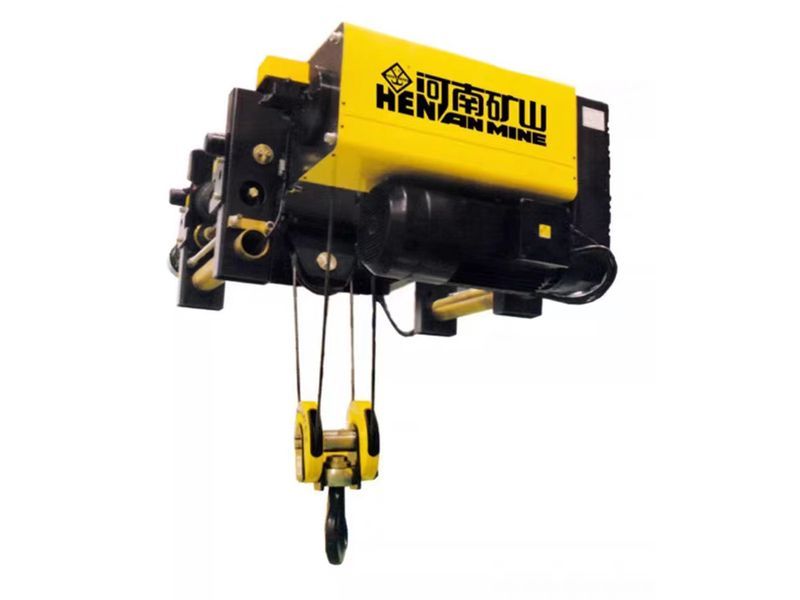

        欧式电动葫芦是我公司在引进和消化国外**技术的基础上，采用进口配置、新材料、新工艺完成的具有轻量化、模块化、免维护及高技术含量的新型电动葫芦。        采用德国进口的起升电机，减速器。起升电机，减速器、卷筒和起升限位开关的一体化紧凑型设计节约了用户的使用空间。模块化设计在增强了机构的可靠性的同时有效降低了维护时间和成本。        具有更快更多的起吊速度和多种滑轮倍率可供选择。标准小车运行机构采用变频器控制，速度达到20米/分，使小车行走时吊运物品摆动小、定位精确，可安全可靠地吊运精密贵重物品。                 起升机构        设计严格执行FEM的相关标准。        技术特性：                                            铝合金减速器壳体运行平稳，噪音低终生润滑（安全使用周期内）双碟电磁盘式制动器                 1.卷筒        卷筒由高品质无缝钢管通过数控机床加工而成，精加工后卷筒上的绳槽配合导绳器可有效防止松绳和乱绳现象的发生。                 2.钢丝绳        钢丝绳采用抗拉强度为2160 N/㎡的高强度进口钢丝绳，安全性好，使用寿命长。                 3. 导绳器        标准的导绳器由耐磨性强和自润滑性能好的工程塑料加工而成，大幅降低了钢丝绳这一主要受力安全部件的磨损，从而增强了起升机构的安全性。同时，针对不同的使用状况，也可提供由球墨铸铁生产制造的重级制导绳器。                 1.起升电机        起升采用双绕组鼠笼式变极电机，实现1:6的快慢速比。电机外壳由铝合金拉制而成，散热性能好，起升电机末端安装有风扇以增强冷却效果。所有起升电机的绕组中都嵌入了热敏电阻（或热敏开关）来防止可能发生的电机过热。电机绝缘等级为F级，防护等级为IP54。        对于变频起升电机可加装编码器，编码器通常直接安装在电机的风扇轴端。技术特性：启动电流小，扭矩大软启动，加速性能好设计使用寿命长技术参数符合FEM及HMI标准高转速，低噪音                 2.制动器        起升电机配备了双碟电磁盘式制动器。制动器集成在电机的末端，当电机断电时制动器会自动闭合，防止负载滑落。制动器的刹车间隙在***设定好后无需人工调节（间隙可通过刹车弹簧自行调节），当刹车片厚度低于设定值时通过附加的监控开关可以自动报警，提示用户进行更换。双碟电磁盘式制动器安全可靠，制动力矩不小于电机额定扭矩的1.8倍，制动次数可达100万，在安全使用周期内无需维护。技术特性：动作快，可靠性高免维护，自调节防尘设计，使用寿命长                 3.减速器        减速器壳体采用铝合金材料，重量轻，耐腐蚀。全密封的箱体内半油脂状的润滑剂使得所有齿轮能得到充分的润滑，在设计安全使用周期内无需更换润滑油。每一个经过表面硬化及高精度研磨处理的齿轮确保减速器平稳的运行。技术特性：                                                                  体积小，重量轻运行平稳，噪音低防腐蚀，免维护                 4.安全保护        ★钢丝绳电动葫芦上下限位采用精确的齿轮传动式限位器，当吊钩处在上（或下）极限位置时可以可靠地切断电力回路使电动机停转。        ★过载保护器：钢丝绳电动葫芦采用电子式过载保护器（带安全监控器），保证起升总吊重不会超过桥架额定起重量；当钢丝绳拉力大于105％额定值时，该过载保护装置会自动切断起升回路。        ★安全监控器（选配）：可根据用户的要求实现多种功能：  计算起升机构剩余的安全工作周期  累计起升工作时间  累计超载次数  累计起升电机启动次数  起升电机过热保护及报警  过载保护及报警  刹车片厚度报警  显示故障信息及检修提示                          运行机构                                                   1. 运行机构采用“电动机＋减速箱＋走轮”三合一结构，双梁小车架上双边驱动。        2. 运行变频调速，降低了吊重物在运行过程中的摇晃，增强了操作的安全性，同时减少了操作周期所需要的时间，提高了生产效率。        3. 所有轴承为自润滑的含油形式，布置方式可有效吸收水平力。        4. 减速器所有齿轮经表面渗碳淬火硬化处理，为了降低噪声，所有齿轮必须经过磨削或者剃齿，齿轮箱在使用寿命内不须换油。        5. 制动器可靠性在100万次以上。        6. 整个行走机构的防护等级为IP54，驱动电机的绝缘等级为F级。        7. 整套机构按照免维护要求设计。

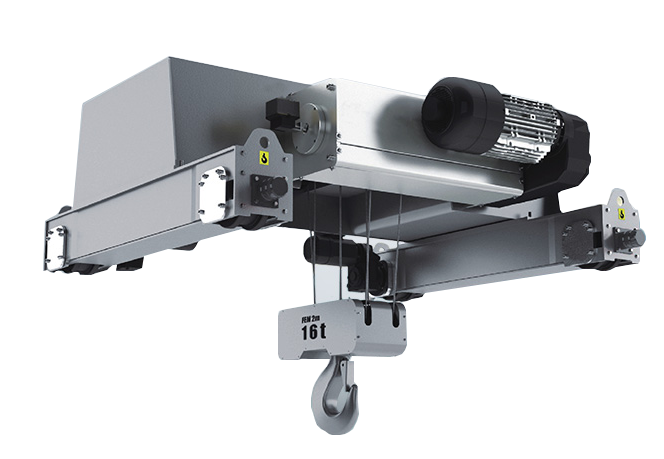

新型双梁小车

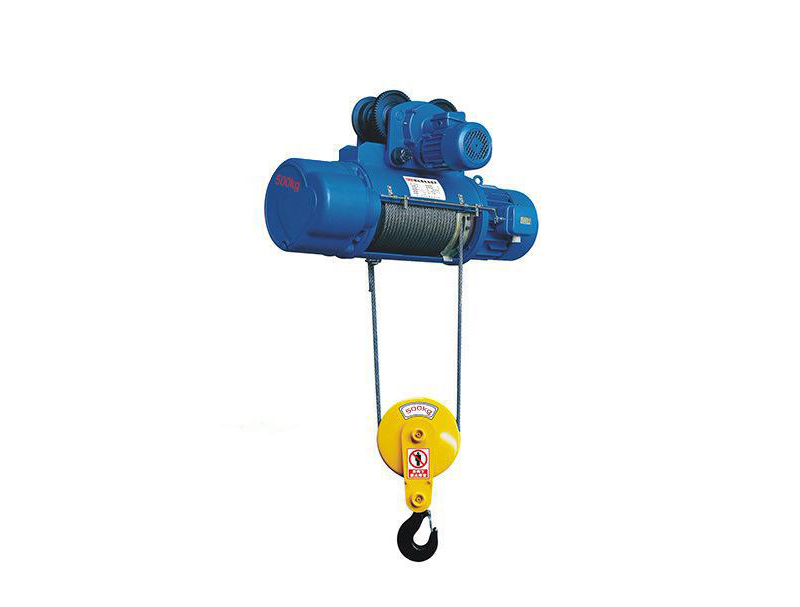

起升电机、卷筒装置和减速器呈串联型布置，外观呈圆形或方形，具有垂直升降和运行功能，起升速度分单速或双速。双速型是在单速型的基础上，增加了一套由慢速电机和减速器组成的慢速驱动装置，其与快速之速比为10:1。快速电机工作时，慢速驱动装置不动，电动葫芦快速升降。慢速电机工作时，通过慢速驱动装置带动主起升电机锥形转子旋转，电动葫芦慢速升降。

一体式电动葫芦

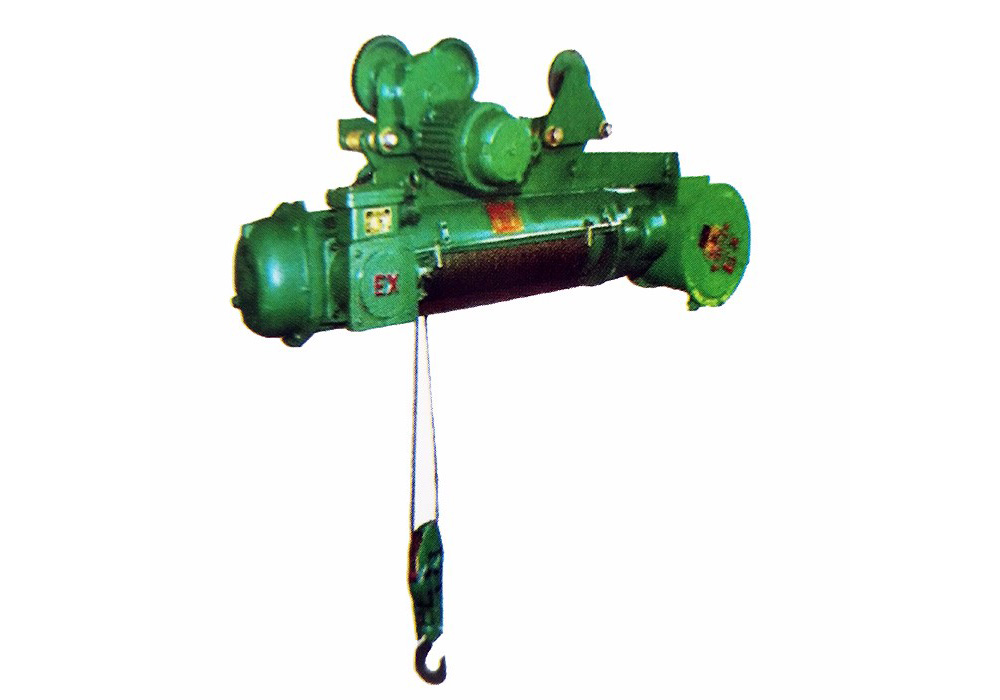

防爆型电动葫芦，即在普通钢丝绳电动葫芦的基础上，电机、电器及部分零部件采取防爆措施，根据环境的不同，分为气体防爆和粉尘防爆。
